V型レールシリーズ(2)

V型レール ツバ付タイプ

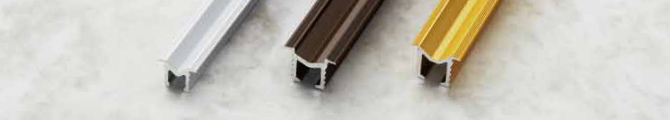

V型レール「ツバ付タイプ」

■ 脱輪防止タイプ

はずれ止め効果を特に求められる方に。

脱輪防止
  • ● 各種V型レール用戸車を使用すると、車椅子等による横からの力に対するはずれ止め効果は従来の約3.5倍になります。
  • ● 従来のレールに比較して建具と床面の隙間が小さいので光漏れや隙間風が小さくなります。
  • ● 滑りとめ効果のあるツバのデザイン。
  • レール・戸車脱輪試験にてYV戸車試験済み
    AVEFD-12・YV戸車…313.3N

※画像をクリックで拡大画像がみれます。

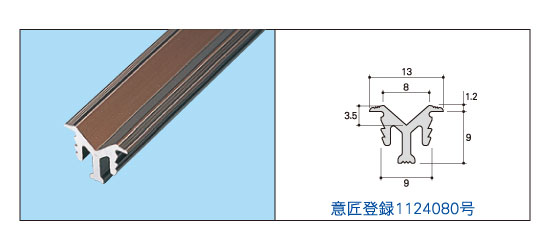

V型レール AVED-9(9mm×9mm)
マーク
材質 アルミA6063S-T5
長さ(mm) 1820 2730 3640 2000 3000 4000
梱包数 50 40 30 50 40 30

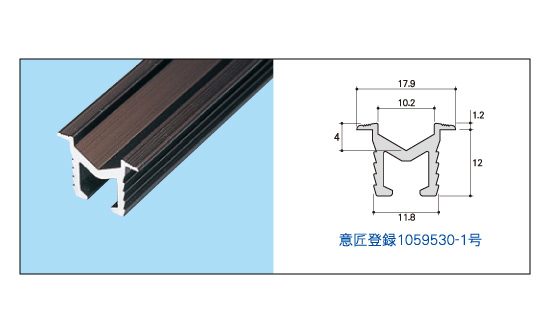

V型レール AVED-12(12mm×12mm)
マーク
材質 アルミA6063S-T5 抗菌アルマイト
長さ(mm) 1820 2730 3640 2000 3000 4000
梱包数 50 40 30 50 40 30

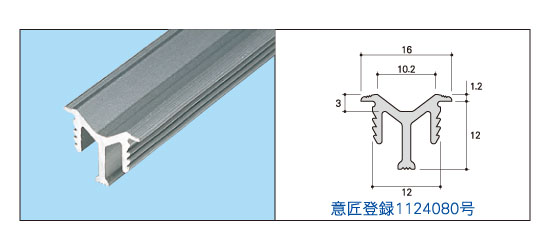

V型レール AVEFD-12(12mm×12mm)
マーク
材質 アルミA6063S-T5
長さ(mm) 1820 2730 3640 2000 3000 4000
梱包数 50 40 30 50 40 30

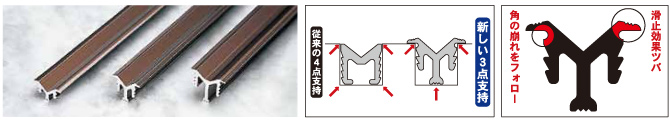

■ 3点支持タイプ

独自の3点支持で、施工性を向上させました。

V型レール3点支持
  • ● ツバ付では従来にない3点支持納まりですので、叩き込みやすく、溝にピッタリフィットするので安定性は抜群。
  • ● 滑り止め効果のあるツバのデザインです。
  • ● 溝の掘りこみ時の角の崩れをフォローするデザイン。

※画像をクリックで拡大画像がみれます。

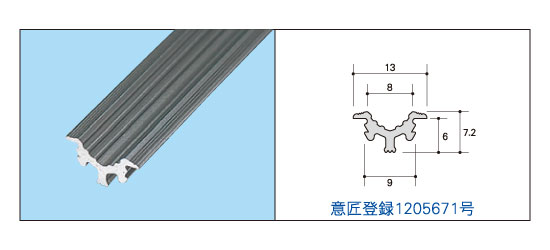

V型レール3点支持 AVYD-6(9mm×6mm)
マーク
材質 アルミA6063S-T5 抗菌アルマイト
長さ(mm) 1820 2730 3640 2000 3000 4000
梱包数 50 40 30 50 40 30

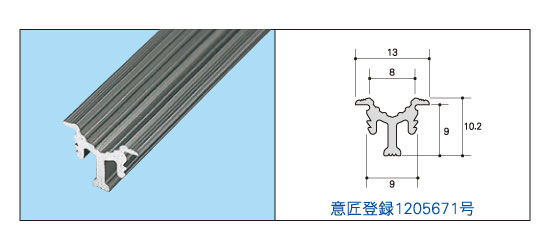

V型レール3点支持 AVYD-9(9mm×9mm)
マーク
材質 アルミA6063S-T5 抗菌アルマイト
長さ(mm) 1820 2730 3640 2000 3000 4000
梱包数 50 40 30 50 40 30

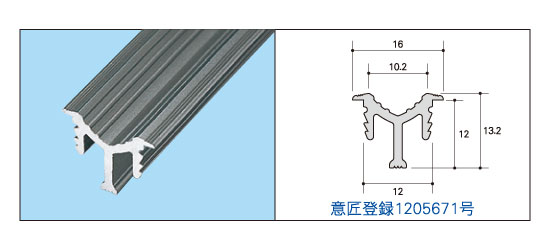

V型レール3点支持 AVYD-12(12mm×12mm)
マーク
材質 アルミA6063S-T5 抗菌アルマイト
長さ(mm) 1820 2730 3640 2000 3000 4000
梱包数 50 40 30 50 40 30

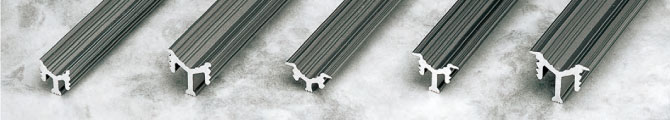

R型レール

R型レール

レールの機能を追求するなかで生まれた画期的なデザイン!

  • ● レール溝部に半円形の突起を設けたことで、従来のV型よりも抵抗が少なく、横からの力に対してはずれにくくなっています。
  • ● 各調高いステンレスカラーで、抗菌アルマイト処理を施しています。

■ 3点支持タイプ

※画像をクリックで拡大画像がみれます。

R型レールツバ付 ARYD-6(9mm×6mm)
バリアフリー
材質 アルミA6063S-T5 抗菌アルマイト
長さ(mm) 1820 2730 3640 2000 3000 4000
梱包数 50 40 30 50 40 30
R型レールツバ付 ARYD-9(9mm×9mm)
バリアフリー
材質 アルミA6063S-T5 抗菌アルマイト
長さ(mm) 1820 2730 3640 2000 3000 4000
梱包数 50 40 30 50 40 30
R型レールツバ付 ARYD-12(12mm×12mm)
バリアフリー
材質 アルミA6063S-T5 抗菌アルマイト
長さ(mm) 1820 2730 3640 2000 3000 4000
梱包数 50 40 30 50 40 30
