パンチングメタル(加工パターン)
アルミニウム・ステンレス他の各種パンチング加工を1枚から承ります。
- D4 P7(29.6%)
- D5 P8(35.4%)
- D5 P10(22.6%)
- D6 P9(40.2%)
- D6 P10(32.6%)
- D7 P10(44.4%)
- D8 P10(57.9%)
- D8 P12(40.2%)
- D9 P12(50.9%)
- D10 P15(40.2%)
- D12 P15(57.9%)
- D15 P20(50.9%)
60°千鳥（上記以外の加工パターン）
| D | P | 開孔率 |
|---|---|---|
| 3 | 5 | 32.4 |
| 3 | 6 | 22.5 |
| 3 | 7 | 16.5 |
| 4 | 6 | 40.0 |
| 4 | 8 | 22.5 |
| 6 | 8 | 50.6 |
| D | P | 開孔率 |
|---|---|---|
| 8 | 15 | 25.6 |
| 10 | 16 | 35.1 |
| 11 | 16 | 42.5 |
| 11 | 17 | 37.6 |
| 12 | 17 | 44.8 |
| 14 | 18 | 54.5 |
| D | P | 開孔率 |
|---|---|---|
| 16 | 21 | 52.2 |
| 18 | 25 | 46.6 |
| 20 | 28 | 45.9 |
| 20 | 30 | 40.0 |
| 25 | 35 | 45.9 |
丸穴45°千鳥抜
表示以外のパターンもございますので、お問合せください。
| D | P | 開孔率 |
|---|---|---|
| 6 | 12 | 39.3 |
| 8 | 16 | 39.3 |
| 8 | 18 | 31.1 |
丸穴 直(並)列抜
表示以外のパターンもございますので、お問合せください。
| D | P | 開孔率 |
|---|---|---|
| 5 | 10 | 19.7 |
| 6 | 10 | 28.3 |
| 8 | 12 | 34.9 |
| 10 | 15 | 34.9 |
| 15 | 20 | 44.2 |
角穴 並列抜
表示以外のパターンもございますので、お問合せください。
| D | P | 開孔率 |
|---|---|---|
| 5 | 10 | 25.0 |
| 6 | 9 | 44.4 |
| 6 | 11 | 29.8 |
| 8 | 13 | 37.9 |
| 8 | 16 | 25.0 |
| D | P | 開孔率 |
|---|---|---|
| 10 | 15 | 44.4 |
| 15 | 20 | 56.3 |
| 15 | 23 | 42.5 |
| 20 | 30 | 44.4 |
丸十・長丸穴
表示以外のパターンもございますので、お問合せください。
網目・カゴ目 パンチング
表示以外のパターンもございますので、お問合せください。
●材質・厚み・寸法等によって製作の可否が出ます。
詳しくはお問合せください。
網目・カゴ目 パンチング
表示以外のパターンもございますので、お問合せください。
- ●開口仕様、開孔率などにつきましては別途お問合せ下さい。
●材質・厚み・寸法等によって製作の可否が出ます。
詳しくはお問合せください。

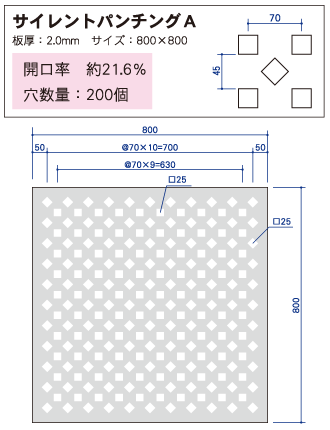

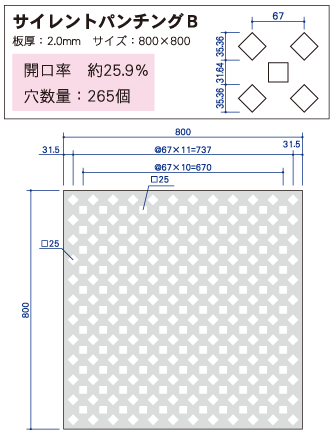

パンチングメタル(風切音防止)
サイレントメタルパンチングメタル(風切音防止)
地上付近では地面や建物との摩擦により風が弱められますが、上空では風は強いまま吹き突けることになります。そのため、高層部では風切音による騒音苦情発生リスクが大きくなります。サイレントアルミパンチングパネルは、目隠し性を保持しつつ、その風切音を防止します。(特許出願中 特開2002-332757)
防音スクリーンや手すりパネルとしての用途に向いています。
防音スクリーンや手すりパネルとしての用途に向いています。
有孔折板
アルミを中心としたイージーオーダーシステムです。
有孔折板は、断面形状の効果により、穴を通過した風が上下相互に干渉して風向きの変更や風を和らげる効果に優れるために、防風柵・防座柵・防雪柵・防波柵などとして、以前から主に溶融亜鉛メッキ鋼板製のものが広く普及していました。この有孔折板の特徴を、従来の用途以外にもエクステリアやインテリア・装飾パネル等、身近な生活環境の改善に役立てていただくため、このたびアルミを中心としたイージーオーダーシステムを企画いたしました。採光性、通気性に優れる従来の有孔折板としての特徴に、弊社が有しておりますアルミパンチングの技術、強度と美しさと 様々な孔加工が可能である多様性を兼ね備えております。
- ・パネルA面には8φ孔をピッチ12mmを基準とし、孔ピッチは12の倍数で孔明け可能
- ・B寸法は15mm以上の寸法とする
- ・折り曲げ高さは外々寸法16mmとする
- ・最大加工寸法はW1525×L3500の板材の加工となります
