パンチングメタル(打ち抜きガラリ)

アルミ打ち抜きガラリ

框ドアー・サッシ腰板用打ち抜き換気ガラリです

加工は全てオーダーで製作いたします。
材質はアルミ板A1100P-H14を使用しています。板厚は2.0mmが標準ですが、1.5mmから3.0mmまで別注で加工いたします。仕上げはシルバーアルマイトが標準ですが、後アルマイト加工(別注)による各サッシメーカー近似値に対応が可能です。
加工図
アルミ打ち抜きガラリ

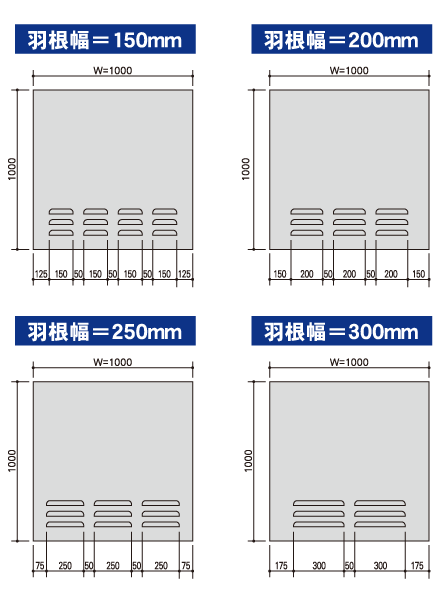

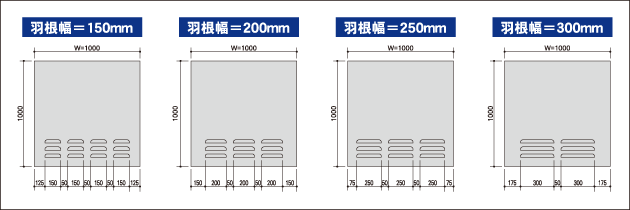

■標準加工サイズ

パンチングメタル(打ち抜きガラリ)標準加工サイズ

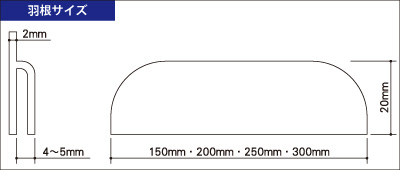

■羽根の打抜き寸法許容範囲

パンチングメタル(打ち抜きガラリ) 羽根打抜寸法許容範囲

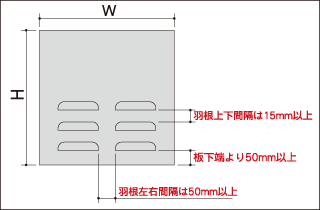

■オーダー加工サイズ

H=1500mm以内
W=1000mm以内
全面打抜きもできます

※羽根列数はW=1000mmに対して
羽根幅150mmは最大4列まで、羽根幅200mmは最大3列まで
羽根幅250mmは最大3列まで、羽根幅300mmは最大2列まで

パンチングメタル(打ち抜きガラリ)オーダー加工サイズ
